JHM2051是一款針對單電容傳感器的低功耗、高精度信號調理集成電路。待測電容與芯片直接連接，由芯片內部的 16-bit ΣΔCDC 電路轉換為數字信號， 其電容分辨率最高可達 40aF (13.4 bit)，峰峰值分辨率最高可達 280 aF(10.7 bit)。JHM2051 支持單電容測量，最大的待測電容變化范圍為 0.94pF 或 0.47pF, 最大的共模電容范圍分別為7 pF 或 3.

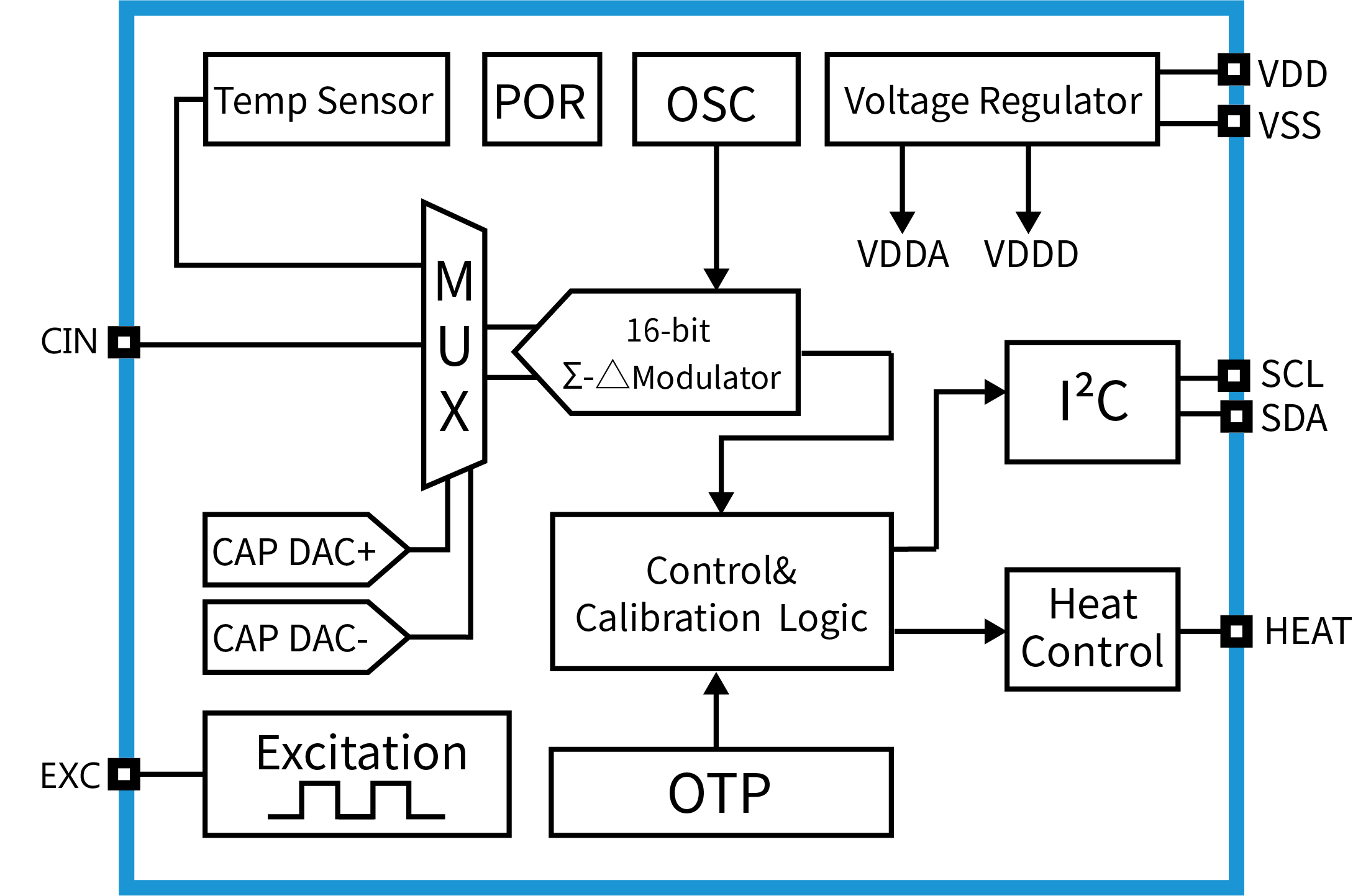

JHM2051是一款針對單電容傳感器的低功耗、高精度信號調理集成電路。待測電容與芯片直接連接，由芯片內部的 16-bit ΣΔCDC 電路轉換為數字信號， 其電容分辨率最高可達 40aF (13.4 bit)，峰峰值分辨率最高可達 280 aF(10.7 bit)。
JHM2051 支持單電容測量，最大的待測電容變化范圍為 0.94pF 或 0.47pF, 最大的共模電容范圍分別為7 pF 或 3.5 pF?？删幊痰臄?shù)字到電容轉換器，可以抵消輸入的共模電容。
JHM2051 內置高線性度的溫度傳感器，溫度分辨率可達 0.04° C。芯片集成了數字補償功能，對電容傳感器的非線性、靈敏度溫漂、零點溫漂可同時進行校準和補償計算，補償算法的系數由片上集成的可編程存儲器 (OTP) 保存。用戶可通過 I2C 接口讀出校準后的數值。

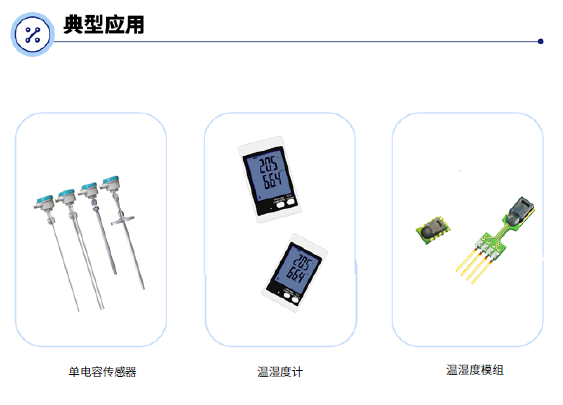

支持單電容傳感器
電容有效分辨率約為 40 aF（13.4 bit，量程 4.7 pF）
待測電容變化范圍：0.94pF 或 0.47pF
待測電容共模范圍：7pF 或 3.5pF
集成非線性和溫度補償，可同時對傳感器的零點溫漂、靈敏度溫漂和非線性度進行最高二階補償帶有非易失性存儲器（OTP），可保存?zhèn)鞲衅鞯男?zhǔn)參數，最多支持兩次燒寫
可選擇 I2C 通信協議，支持 Standard, Fast mode, Fast mode plus 模式
~4μA @ 1Hz ODR
