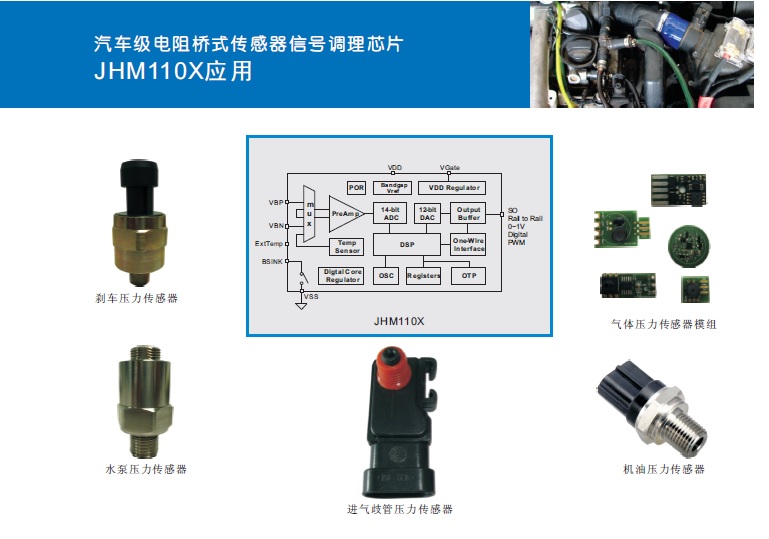

JHM110X是一款為差分電阻橋式傳感器信號設計的信號調理芯片，它通過了AEC-Q100 Grade 0級別測試認證，性能穩定可靠。經過校正的電阻橋式傳感器測量值可通過 SO 引腳輸出，其 SO 引腳的輸出方式可以被配置為模擬比例電壓輸出或單線數字輸出。

 對于電阻橋式傳感器信號，JHM110X 可進行高精度放大和 14-bit 精度的 A/D 轉換，其放大器的增益和 ADC 輸入范圍的偏移是可設置的。來自片上傳感器的溫度信號被數字化并饋送至補償電路，補償電路可以補償傳感器偏移、靈敏度及其最高二階的溫度漂移和非線性。補償系數可以通過單線接口寫入片上一次性可編程非易失性存儲器（OTP）。

JHM110X 還具有 12-bit 的 DAC，可方便地輸出與傳感器差分輸入成比例線性關系的模擬信號。通過外接場效應晶體管組成穩壓電路，JHM110X 可以在高達 30V 的電源電壓下直接工作，方便滿足許多汽車、 工業和其他應用的需求。

通過 AEC-Q100 Grade 0 測試

高準確度：數字輸出時可達 ±0.1%FSO@ -25~+85℃

±0.25%FSO@-40~+125℃

多輸出方式：單線數字輸出、軌到軌模擬電壓輸出、0V-1V 模擬電壓和 PWM 輸出

模擬前置放大器具有可編程的 4 檔增益，允許 <1mV/V 的傳感器信號輸入，可修正較大的零點偏差

模擬電壓輸出帶有最高電壓和最低電壓的鉗位限制功能

內置溫度傳感電路，也可使用外置的溫度傳感元件

兩級 ADC 結構，14-bit 的轉換精度，采樣率最高可達 1kHz

電流消耗取決于編程的采樣率，最快采樣率下平均電流為 1.5mA

外接場效應晶體管，有高達 30V 的高壓保護

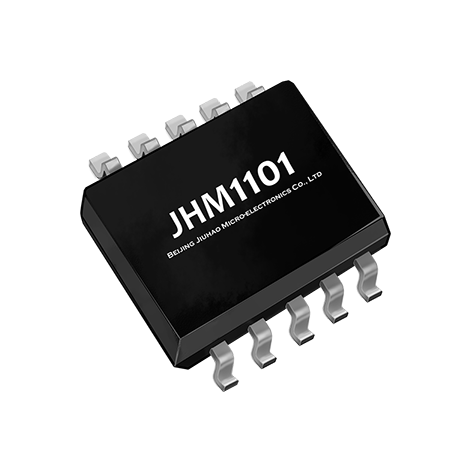

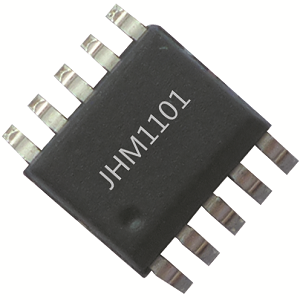

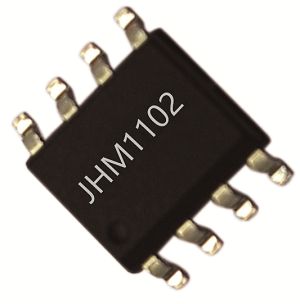

JHM1101-MSOP10L/JHM1102-SOP8L/JHM1103-DFN10L
